在南充买电能质量分析仪到【天正华意电气设备(南充市分公司)tianzh3611-50】,无论您是个人用户还是企业采购,我们都将竭诚为您服务。品质保证,价格优惠,厂家直销,欢迎有需要的客户来电。联系人:杨经理,地址:平度市平安路2号。

电能质量分析仪 电气测试”界面：图五、电气测试界面用来显示从互感器一次侧、二次侧测量被测点的数据。右图显示一次侧的三相电压、电流幅值，各相电压、电流之间相位夹角；各相有功功率、无功功率、视在功率及总有功功率Ph、及总无功功率Qh、总视在功率Sh；零序电压Uo、电流Io；正序电压U1、电流I1；负序电压U2、电流I2；电压和电流的不平衡度＃U、＃i；实测频率、总功率因数。按F1键能将当前屏幕锁定，便于读数，按F2继续刷新，按F3查看一次侧数据，按F4切换到二次侧界面。按退出键返回主菜单。4．“谐波测试”界面：图六、谐波测试界面电压和电流谐波显示屏如右图所示：此屏显示各相电压和电流信号中各次谐波含量（从左到右依次表示A、B、C各相电压，A、B、C各相电流），其中THD为各相的电压或电流波形畸变率（即总谐波失真度），RMS为各相的电压或电流有效值，01次为基波电压或电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以表格的形式显示1-63次谐波。可通过↑、↓键来切换（01－21）次、（22－42）次（43－63）次谐波含量的表格。按F1键能将当前屏幕锁定，便于读数，按F2继续刷新数据。按退出键返回主菜单。

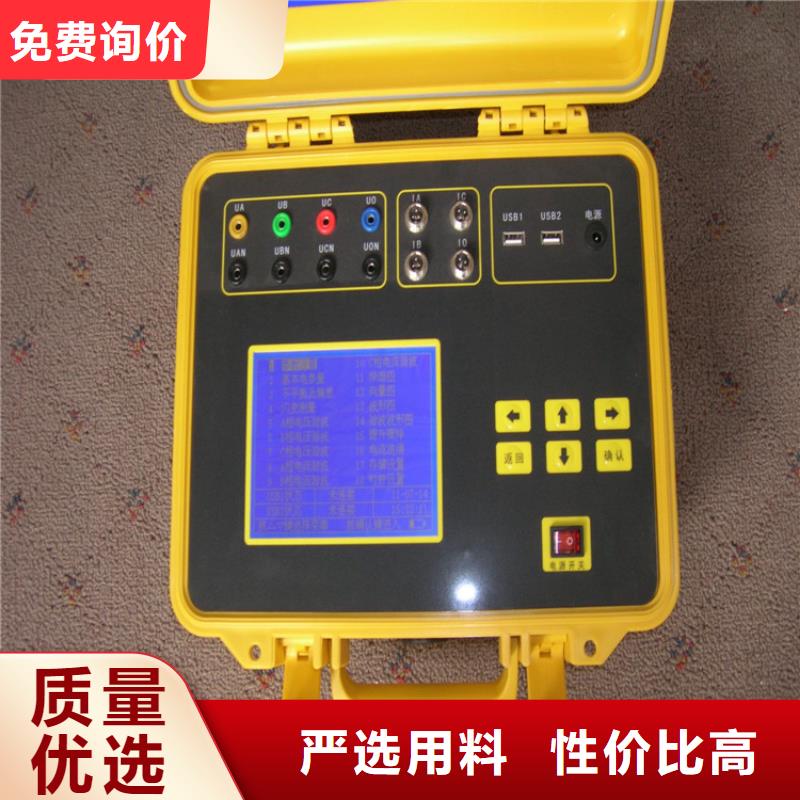

电能质量分析仪主要特点：1、多通道测量：4个电压通道、4个电流通道同时测量。2、电气参数测量：可同时测量电压幅值、电流幅值、相位、频率、有功功率、无功功率、功率因数等参数；3、可测量2-64次的电压谐波和电流谐波含量；4、可测量总谐波畸变率；5、可测量并短时闪变（PST）、长时闪变（PLT）、电压波动；6、可测量正序电压、负序电压、零序电压、电压不平衡度；7、可测量正序电流、负序电流、零序电流、电流不平衡度；8、暂态参量测量功能，具备电压骤升骤降事件记录功能，并同时启动自动录波功能，将所发生事件的发生时间和实际波形记录下来；9、具有示波功能，可以实时波形显示电压电流大小和畸变情况，并可以在仪器上对电压电流波形进行缩放；10、六角图显示功能，可进行计量回路和保护装置回路的矢量分析，进行错接线检查；11、选配大钳表可以进行低压电流互感器的变比和角差测量；12、谐波含量可以柱状图的形式显示，视觉效果良好；13、内置大容量数据存储器，（存储间隔1秒－1000分钟可选）按1分钟的时间间隔可连续存储18个月以上；14、10寸大屏幕彩色液晶屏显示器1280×800；15、电容屏触摸操作，简便易学；16、谐波测量时可按国标自动判别各次谐波含量是否超标并给出提示，一目了然；17、谐波含有率国标查询功能，可对国标允许值进行查询；18、具有42.5Hz-69Hz的频率测量范围，能够对50、60电力系统进行测量。19、数据可以存储U盘，以便历史查询。20、可配备专用数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化情况，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可替代的作用；21、分析软件可按照国标要求生成专业的电能质量分析报表；22、仪器尺寸小、重量轻、携带方便； 23、内置高性能锂离子电池，自动进入省电模式，可使仪器在无外接电源的情况下持续工作10小时以上，方便现场测试；

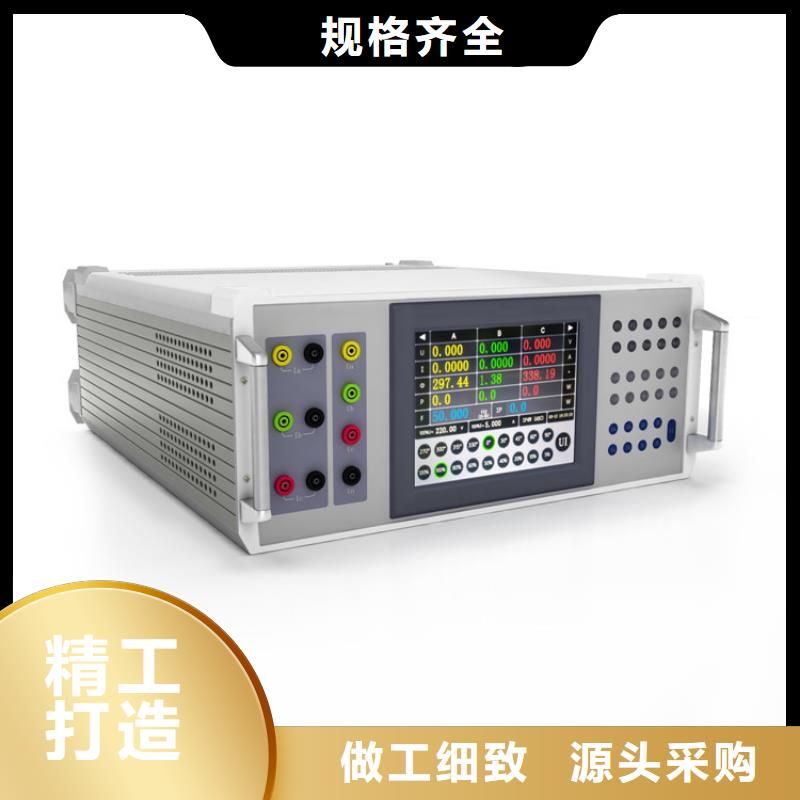

电能质量分析仪只要幅值和相位是在有效范围内，三相不平衡度可以任意设置。警告：本装置的交流输出只能用作标准交流信号源，不能作于电源给被检设备供电，否则会烧坏本装置。校检设备时，被检设备必须另行供电。4.2 谐波输出和谐波参数储存本装置的3路电压和3路电流可以单独设置谐波含有量，谐波相位。谐波的含有量范围0-40％，谐波的相位范围0-359.999°，为了方便用户快速加载谐波参数，省去繁琐的加载程序，仪器能保存5种谐波方案，每一种谐波方案可以包含不超过总含有量40％上限的任意参数。一键式加载，便捷，实用，可靠。4.3 间谐波输出和间谐波参数存储本装置的3路电压和3路电流可以单独设置间谐波参数。间谐波次数设置范围0.25-80.75次，含有率0-40％。为了方便用户快速加载间谐波参数，省去繁琐的加载程序，仪器能保存6种间谐波方案，每一种间谐波方案可以包含不超过总含有量40％上限的任意参数。一键式加载，便捷，实用，可靠。4.4 闪变输出和闪变参数存储闪变是一种电压现象，但本装置也能在电流输出上提供闪变现象。 本装置的3路电压和3路电流可以单独设置短时间闪变值。闪变频率设置范围0.0001-100Hz,波动量0-40％。为了方便用户快速加载闪变参数，省去繁琐的加载程序，仪器能保存6种闪变方案，一键式加载，便捷，实用，可靠。4.5 骤变输出和骤变参数存储骤变是一种电压现象，但本装置也能在电流输出上提供骤变现象。本装置的3路电压和3路电流可以单独设置骤变。骤变设置的时间范围 1-1000000毫秒，变动范围0-40％。为了方便用户快速加载骤变参数，省去繁琐的加载程序，仪器能保存6种骤变方案，一键式加载，便捷，实用，可靠。
